允许压差(MPa)

≤公称压力

阀体形式

一片式

公称压力

PN1.6、~42MPa；ANSI 150~2500LB

连接形式

法兰式 焊接式

密封填料

PTFE、PPL 柔性石墨填料等

阀芯形式

O型球体阀芯

流量特性

近似快开特性

动作范围

0～90°

泄露量Q

按API598，小于额定KV0.01%

基本误差

±1%

回差

±1%

死区

≤1%(可调)

可调范围

250：1

配置执行机构

可配MSD  MSR等系列气动执行机构

控制方式

开关型(开关两位控制)、调节型(4～20mA控制)

供气压力

0.4～0.7MPa

气源接口

G1/4"、G1/8"、G3/8"、G1/2"

作用形式

单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)

双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)”

可配附件

定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

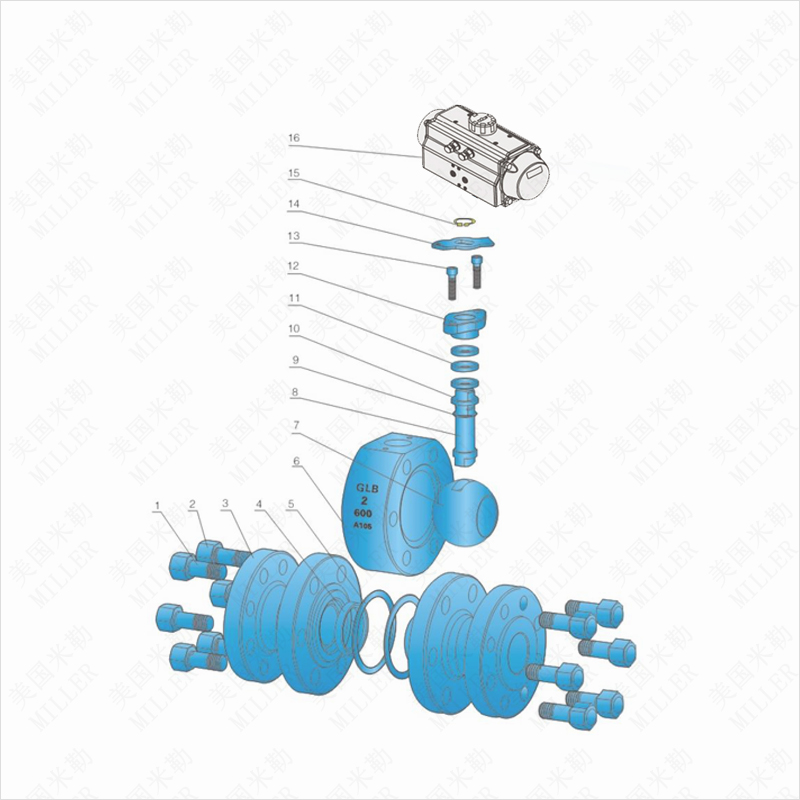

ASTM

ASTM

1

垫片Gasket

柔性石墨+不锈钢 Flexible graphite+stainless steel

9

垫片Gasket

PTFE

2

阀座Seat

PTFE

10

填料垫Packing seat

A276-410

3

右体Bonnet

A105

11

填料 Packing

柔性石墨Flexible graphite

4

螺母Nut

A194-2H

12

填料压盖Gland

A216-WCB

5

螺柱Stud

A193-B7

13

螺栓Bolt

A193-B7

6

阀体Body

A105

14

定位片Locating piece

Carbon steel

7

球体Ball*

A105+ENP

15

挡圈Ring

AIS11566

8

阀杆Stem**

A182-F6a

16

气动Pneumatic

MSD、 MSR
