KB50V气动V型调节阀是以压缩空气为动力，通过活塞齿条，齿轮的机械传动阀杆，以角行程输出的扭矩转动球体0~90°，就能完成启闭动作或调节动作。通过配套电气阀门定位器输入4-20mA电流信号，改变阀芯的旋转角度（0-90°任意角度），实现调节控制流量等参数。控制精确、体积小、重量轻、流阻小、流量系数大，结构简单、密封性能好。是真正的高效率进行控制工艺状况的一种阀门。
EB50V进口气动V型调节球阀参数
|
公称通径 DN(mm) |
DN15~DN500 |
|
允许压差(MPa) |
≤公称压力 |
|
阀体形式 |
二片式 |
|
公称压力 |
PN1.6、2.5、4.0、6.4 10MPa；ANSI 150、300LB 600LB |
|
连接形式 |
法兰式 对夹式 |
|
密封填料 |
PTFE、PPL 柔性石墨填料等 |
|
阀芯形式 |
V型球体阀芯 |
|
流量特性 |
近似百分比特性 |
|
动作范围 |
0～90° |
|
泄露量Q |
按API598，小于额定KV0.01% |
|
基本误差 |
±1% |
|
回差 |
±1% |
|
死区 |
≤1%(可调) |
|
可调范围 |
250：1 |
|
配置执行机构 |
可配MSD MSR等系列气动执行机构 |
|
控制方式 |
开关型(开关两位控制)、调节型(4～20mA控制) |
|
供气压力 |
0.4～0.7MPa |
|
气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
作用形式 |
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)” |
|
可配附件 |
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |

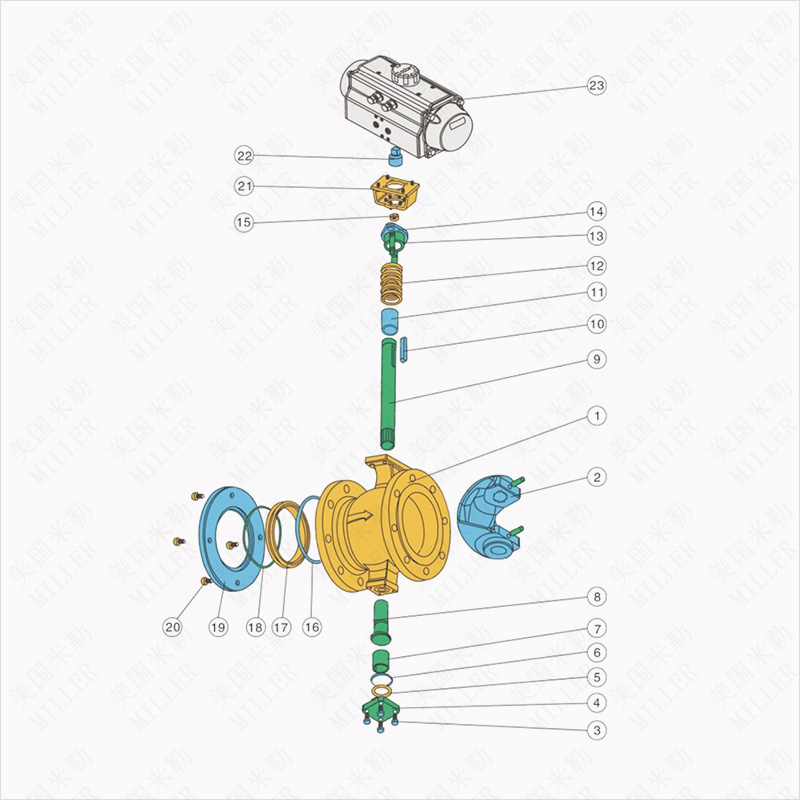

EB50V进口气动V型调节球阀零部件
|
序号 |
名称 |
材料 |
||
|
1 |
阀体 |
WCB |
CF8 |
CF8M |
|
2 |
阀芯 |
CF8表面镀硬铬 |
CF8表面镀硬铬 |
CF8M表面镀硬铬 |
|
3 |
圆柱销 |
304 |
304 |
316 |
|
4 |
阀座 |
304堆焊硬质合金 |
304堆焊硬质合金 |
316 |
|
5 |
弹簧 |
316 |
316 |
316 |
|
6 |
0型圈 |
氟橡胶 |
氟橡胶 |
氟橡胶 |
|
7 |
自润滑轴承 |
304+PTFE |
304+PTFE |
316+PTFE |
|
8 |
下阀杆 |
20Cr13 |
304 |
316 |
|
9 |
O型圈 |
氟橡胶 |
氟橡胶 |
氟橡胶 |
|
10 |
后压盖 |
WCB |
CF8 |
CF8M |
|
11 |
环垫 |
PTFE |
PTFE |
PTFE |
|
12 |
调节垫片 |
PTFE |
PTFE |
PTFE |
|
13 |
平垫片 |
Q235 |
304 |
304 |
|
14 |
螺栓 |
25 |
304 |
304 |
|
15 |
双头螺柱 |
25 |
304 |
304 |
|
16 |
自润滑轴承 |
304+PTFE |
304+PTFE |
316+PTFE |
|
17 |
平键 |
20Cr13 |
304 |
316 |
|
18 |
下填料 |
PTFE |
PTFE |
PTFE |
|
19 |
中填料 |
PTFE |
PTFE |
PTFE |
|
20 |
上填料 |
PTFE |
PTFE |
PTFE |
|
21 |
填料压盖 |
WCB |
CF8 |
CF8M |
|
22 |
螺母 |
35 |
304 |
304 |
|
23 |
上阀杆 |
20Cr13 |
304 |
316 |

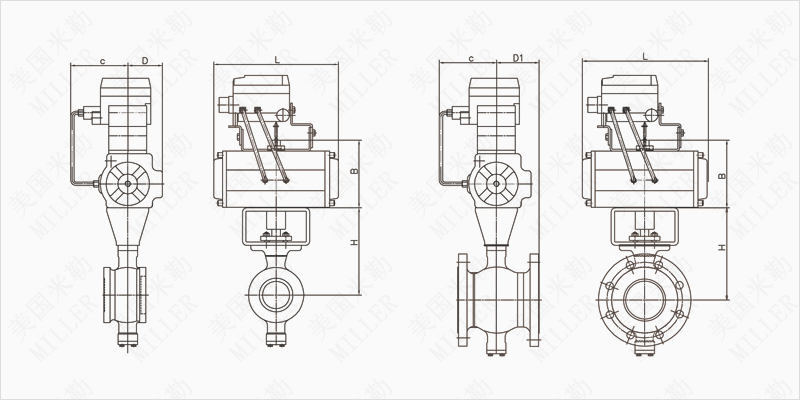

EB50V进口气动V型调节球阀外形尺寸
|
公称压力PN |
公称通径DN（mm） |
尺寸（mm） |
|||||||||
|
L |
D |
K |
d |
b |
z-d0 |
Ws |
Hs |
Hw |
Hd |
||
|
1.6MPa |
50 |
124 |
165 |
125 |
100 |
16 |
4-φ18 |
230 |
164 |
260 |
310 |
|
65 |
145 |
185 |
145 |
120 |
18 |
4-φ18 |
250 |
180 |
275 |
330 |
|
|
80 |
165 |
200 |
160 |
135 |
20 |
8-φ18 |
300 |
200 |
300 |
360 |
|
|
100 |
194 |
220 |
180 |
155 |
20 |
8-φ18 |
320 |
235 |
335 |
390 |
|
|
125 |
210 |
250 |
210 |
185 |
22 |
8-φ18 |
400 |
260 |
355 |
405 |
|
|
150 |
229 |
285 |
240 |
210 |
24 |
8-φ23 |
500 |
280 |
375 |
440 |
|
|
200 |
243 |
340 |
295 |
265 |
26 |
12-φ23 |
800 |
320 |
410 |
470 |
|
|
250 |
297 |
405 |
355 |
320 |
30 |
12-φ25 |
1000 |
355 |
485 |
550 |
|
|
300 |
338 |
460 |
410 |
375 |
30 |
12-φ25 |
1200 |
400 |
530 |
595 |
|
|
1.6MPa |
50 |
124 |
165 |
125 |
100 |
20 |
4-φ18 |
230 |
164 |
260 |
310 |
|
65 |
145 |
185 |
145 |
120 |
22 |
8-φ18 |
250 |
180 |
275 |
330 |
|
|
80 |
165 |
200 |
160 |
135 |
22 |
8-φ18 |
300 |
200 |
300 |
360 |
|
|
100 |
194 |
230 |
190 |
160 |
24 |
8-φ23 |
320 |
235 |
335 |
390 |
|
|
125 |
210 |
270 |
220 |
188 |
28 |
8-φ25 |
400 |
260 |
355 |
405 |
|
|
150 |
229 |
300 |
250 |
218 |
30 |
8-φ25 |
500 |
280 |
375 |
440 |
|
|
200 |
243 |
360 |
310 |
278 |
34 |
12-φ25 |
800 |
320 |
410 |
470 |
|
|
250 |
297 |
425 |
370 |
332 |
36 |
12-φ30 |
1000 |
355 |
485 |
550 |
|
|
300 |
338 |
485 |
430 |
390 |
40 |
16-φ30 |
1200 |
400 |
530 |
595 |
|
