进口电动调节阀执行器

发布时间：2021-11-25 16:39:00 作者：美国MILLER米勒

电动调节阀执行器

    ElectricControlValveActuator

    ◎应用：

    MACRV系列电动执行器，广泛应用于自控系统中，控制电动阀门的开关与调节作用。与MRV系列阀体配合使用，可以接受多种控制信号，实现对系统温度、压力、流量等各种参数的控制。

    ◎特点：

    •电子预设定功能便于现场调试

    •具有阀位显示功能

    •配有手动调节功能外置手轮，方便现场解决问题

    •自动故障检测、过载保护(故障报警)功能

    •阀门定位准确，具有自适应(行程自检)功能

    ◎工作原理：

    智能型比例调节电动驱动器

    智能比例调节型可实现线性流量控制，通过输入0(2)-10VDC.0(4)-20mA控制信号，可观察阀位反馈输出信号实现管路流体介质的自控调节控制，使调节阀应用更加灵活。智能比例调节型驱动器在通电后无需人为调节，可自行进入与阀体匹配过程，即上电自适应功能，此时驱动器运行指示灯(RUN)闪烁(频率约为1Hz),驱动器轴先伸出运行至下极限位置，然后再缩进运行至上极限位置。(此时驱动器将不受控制信号的控制)。约150s后指示灯停止闪烁，此时驱动器与阀体的自适应结束，阀体与驱动器的配合调节完成。此时驱动器的运行方向由控制信号控制。当驱动器在通电的情况下，若需自适应，按下驱动器电路板上的红色按键3s以上，驱动器则进入自适应状态，即手动适应功能，自适应现象与上述上电自适应现象相同。

    三位浮点型电动驱动器

    浮点型通过三位浮点式和开关式接线方式控制驱动器开、关、停三种状态，操作简单便捷。

    ◎技术规格：

    材质：

    ①支架：压铸铝

    ②外壳：500/1000N:PC

    1800/3000/5000/16000N:压铸铝

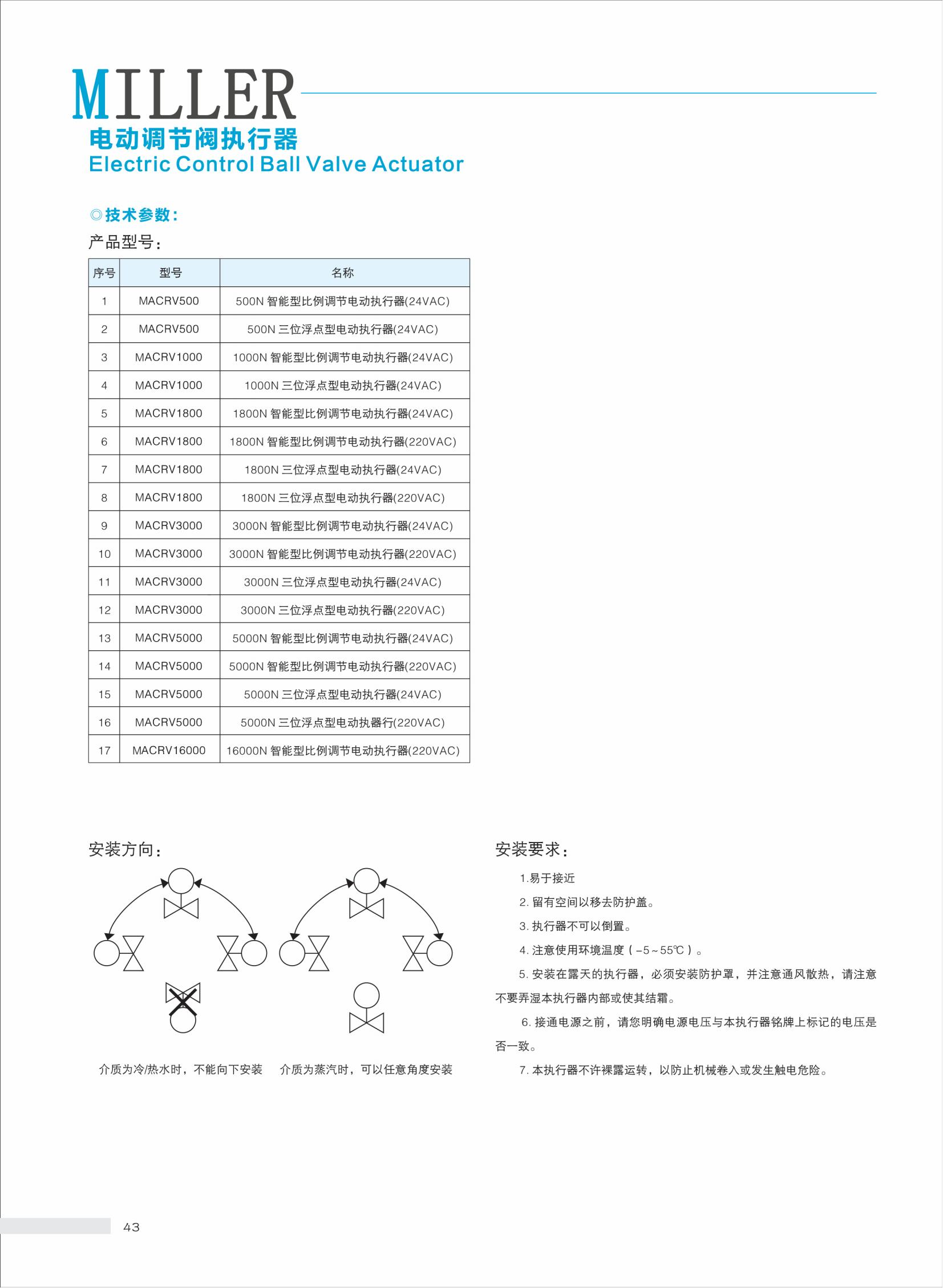

智能型比例调节型电动执行器

型号	MACRV500	MACRV1000	MACRV1800	MACRV3000	MACRV5000	MACRV16000
电源电压	1:24VAC	1:24VAC	1:24 VAC 2:220VAC	1:24 VAC 2:220VAC	1:24VAC 2:220VAC	2:220VAC
电源频率(Hz)	50±1%	50±1%	50±1%	50±1%	50±1%	50±1%
能量功耗	7.5VA	7.5VA	15VA	15VA	15VA	100VA
额定执行力(N)	500	1000	1800	3000	5000	16000
实际执行力(N)	500-700	1000-1200	1800-2000	3000-3500	4500-5500	16000-16500
动作时间(s/mm)	3.85	3.85	3.2	3.2	3.2	1.36
行程(mm)	22	22	44	44	44	110
防护等级	IP54	IP54	IP54	IP54	IP54	IP54
输入信号	0(2)-10VDC,	0(2)-10VDC,	0(2)-10VDC,	0(2)-10VDC,	0(2)-10VDC,	0(2)-10VDC,
输入信号	0(4)-20mA	0(4)-20mA	0(4)-20mA	0(4)-20mA	0(4)-20mA	0(4)-20mA
输出信号	0(2)-10VDC,	0(2)-10VDC,	0(2)-10VDC,	0(2)-10VDC,	0(2)-10VDC,	0(2)-10VDC,
输出信号	0(4)-20mA	0(4)-20mA	0(4)-20mA	0(4)-20mA	0(4)-20mA	0(4)-20mA

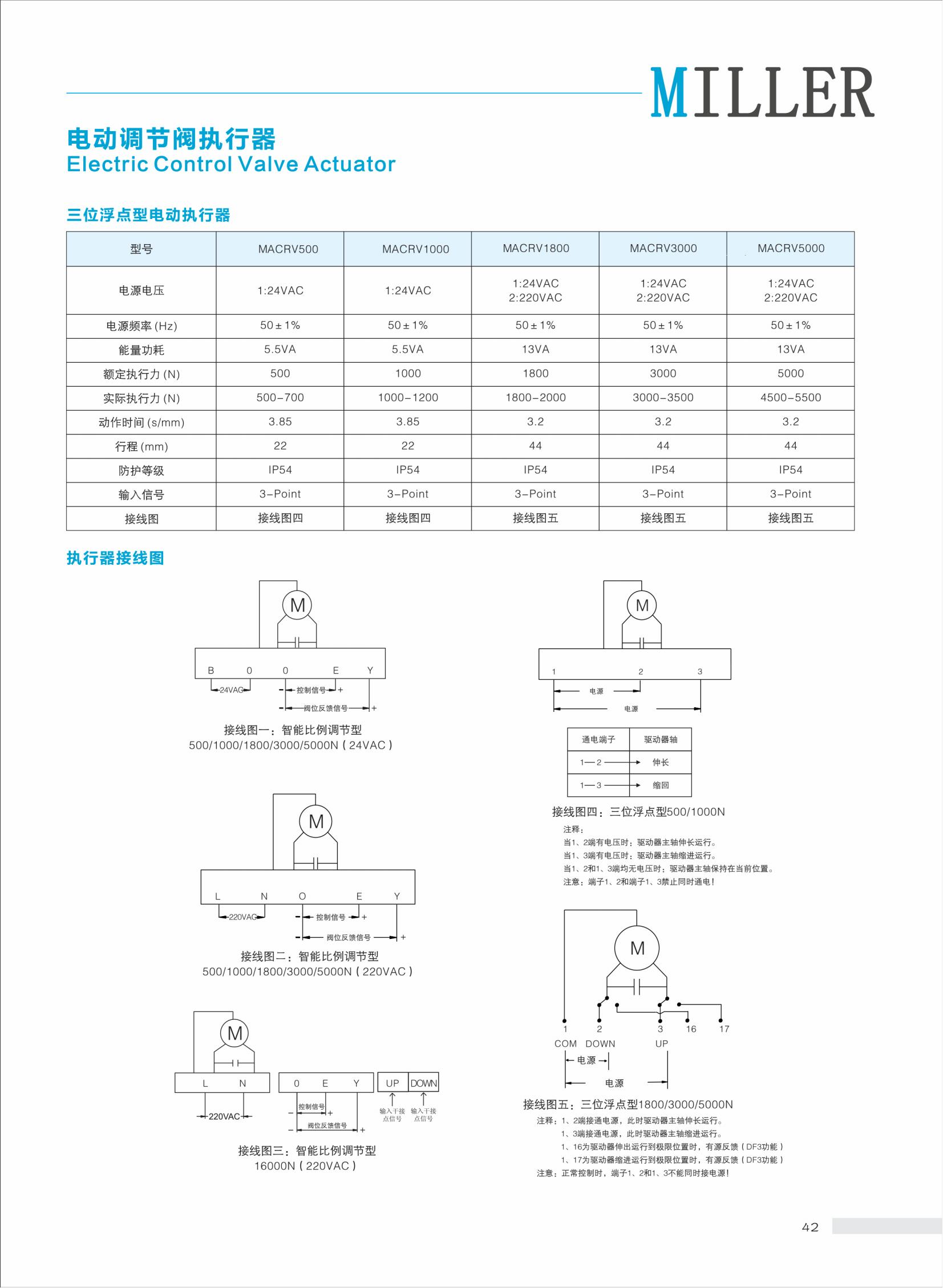

接线图	24VAC:接线图一	24VAC:接线图一	24VAC:接线图一 220VAC:接线图二	24VAC:接线图一 220VAC:接线图二	24VAC:接线图一 220VAC:接线图二	接线图三
