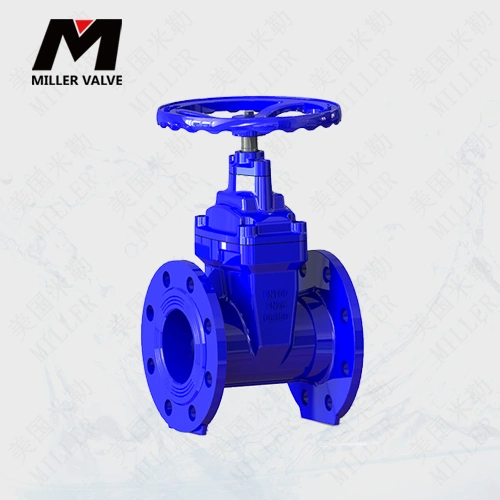

美国米勒进口软密封闸阀是一种以弹性楔板作为启闭阀瓣的闸阀，其运动方向与流量方向垂直。闸阀只能全开或全关。闸阀广泛应用于一系列行业，特别是供水工程、市政工程、水处理厂、消防等领域
进口软密封闸阀参数
| 公称通径：DN40-DN1200(1 1/4"-48") | 阀体材质：铸铁、球墨铸铁、铸钢、碳钢、不锈钢 |
| 公称压力：1.0Mpa-2.5Mpa | 阀芯材质：铸铁、球墨铸铁、铸钢、碳钢、不锈钢 |
| 适用温度：-29℃~150℃ | 阀瓣橡胶：EPDM橡胶、NBR丁腈橡胶 |
| 适用介质：水、油品、污水、海水 | 法兰连接：GB/17241.6；EN 1092；；ISO 7005-2 |
| 设计制造：GB/T24924；DIN 3352-2；BS 5163；EN 1074 | 结构长度：GB/T12221；ANSI B16.10；BS 5163；EN 558 |
| 环氧树脂喷涂：250μm，符合DIN 3476 | 检验试验：GB/T13927；BS 5163 |

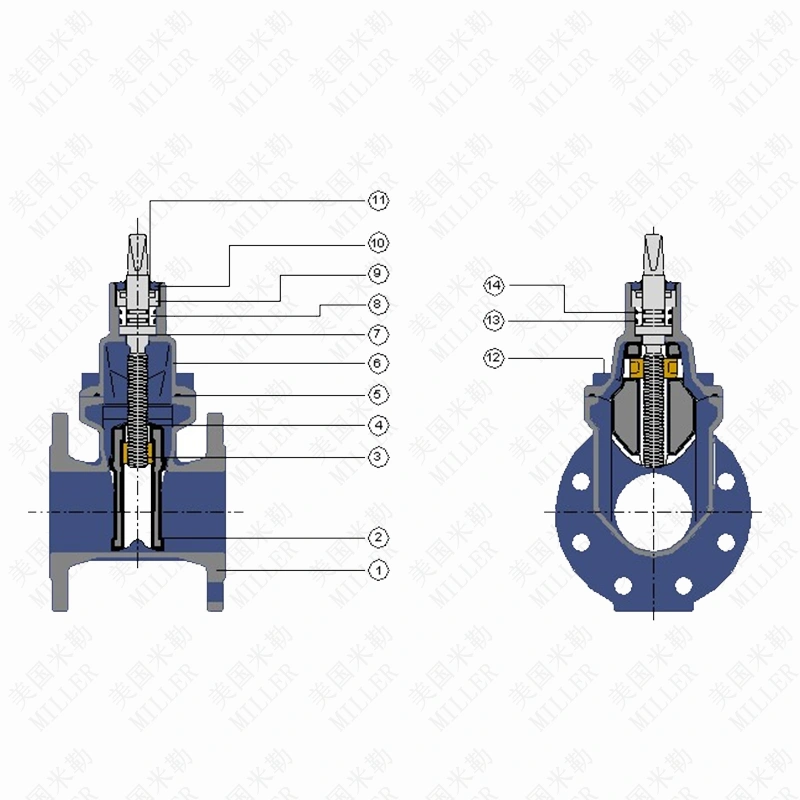

进口软密封闸阀结构图
|
部件名称 |
主要零件材质 |
|
阀体，阀盖 |
球墨铸铁GGG50，内外表面喷涂环氧树脂涂层 |
|
闸板 |
球墨铸铁表面包覆 NBR或 EPDM |
|
阀杆螺母 |
铝青铜 ZCuAl10Fe3 |
|
阀轴 |
不锈钢：SS410, SS420, 1Cr17Ni2, SS304, SS316 (ASTM A476) |
|
中腔密封圈 |
NBR或EPDM |
|
轴套 |
POM、PTFE或铝青铜 |
|
压盖 |
不锈钢：SS420, CF8, CF8M |
|
紧定盖 |
工程塑料，铝青铜 |
|
防尘盖 |
NBR或EPDM |
|
紧固件 |
碳钢镀锌，不锈钢 |
|
O型密封圈 |
NBR或EPDM |

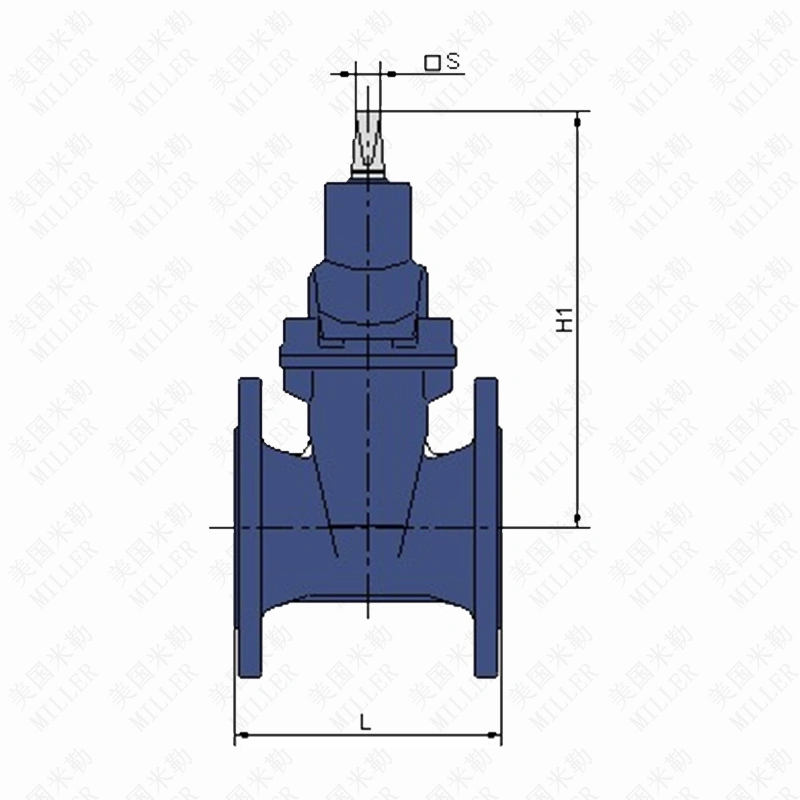

进口软密封闸阀连接尺寸
|
格 |
L |
S |
H1 |
||
|
EN558-1 F4 |
EN558-1 F5 |
BS5163 & |
|||
|
40 |
140 |
240 |
165 |
14 |
200 |
|
50 |
150 |
250 |
178 |
14 |
220 |
|
65 |
170 |
270 |
190 |
17 |
263 |
|
80 |
180 |
280 |
203 |
17 |
289 |
|
100 |
190 |
300 |
229 |
19 |
325 |
|
125 |
200 |
325 |
254 |
19 |
390 |
|
150 |
210 |
350 |
267 |
19 |
429 |
|
200 |
230 |
400 |
292 |
24 |
535 |
|
250 |
250 |
450 |
330 |
27 |
637 |
|
300 |
270 |
500 |
356 |
27 |
745 |
|
350 |
290 |
550 |
381 |
27 |
870 |
|
400 |
310 |
600 |
406 |
32 |
976 |
|
450 |
330 |
650 |
432 |
32 |
1050 |
|
500 |
350 |
700 |
457 |
36 |
1150 |
|
600 |
390 |
800 |
508 |
36 |
1310 |
实际尺寸以代理商提供为准，更多尺寸请与代理商联系
