公称压力（Mpa）

PN1.0~2.5MPa；ANSI 150

适用温度：(℃）

-30~150℃

阀体形式

S型

连接形式

法兰式  内螺纹

密封填料

PTFE

阀芯形式

膜片

流量特性

进似快开特性

动作范围

直行程

泄露量Q

0.01%×阀额定容量

基本误差

±1%

回差

±1%

死区

≤1%(可调)

可调范围

50：1

配置执行机构

气动执行机构

控制方式

调节型(4～20mA控制)

供气压力

0.4～0.7MPa

气源接口

G1/4"、G1/8"、G3/8"、G1/2"

作用形式

气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC)

可配附件

定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

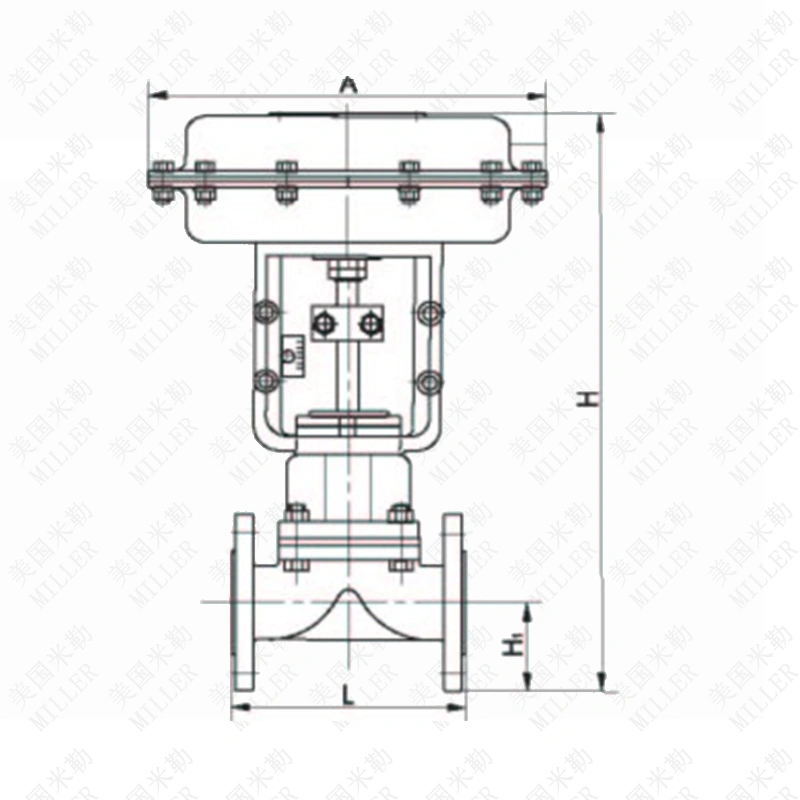

L

135

145

160

180

210

250

300

350

400

460

570

H1

410

418

428

474

497

530

540

560

585

600

640

H2

52.5

57.5

67.5

75

82.5

90

100

110

135

150

190

A

282

360

470
