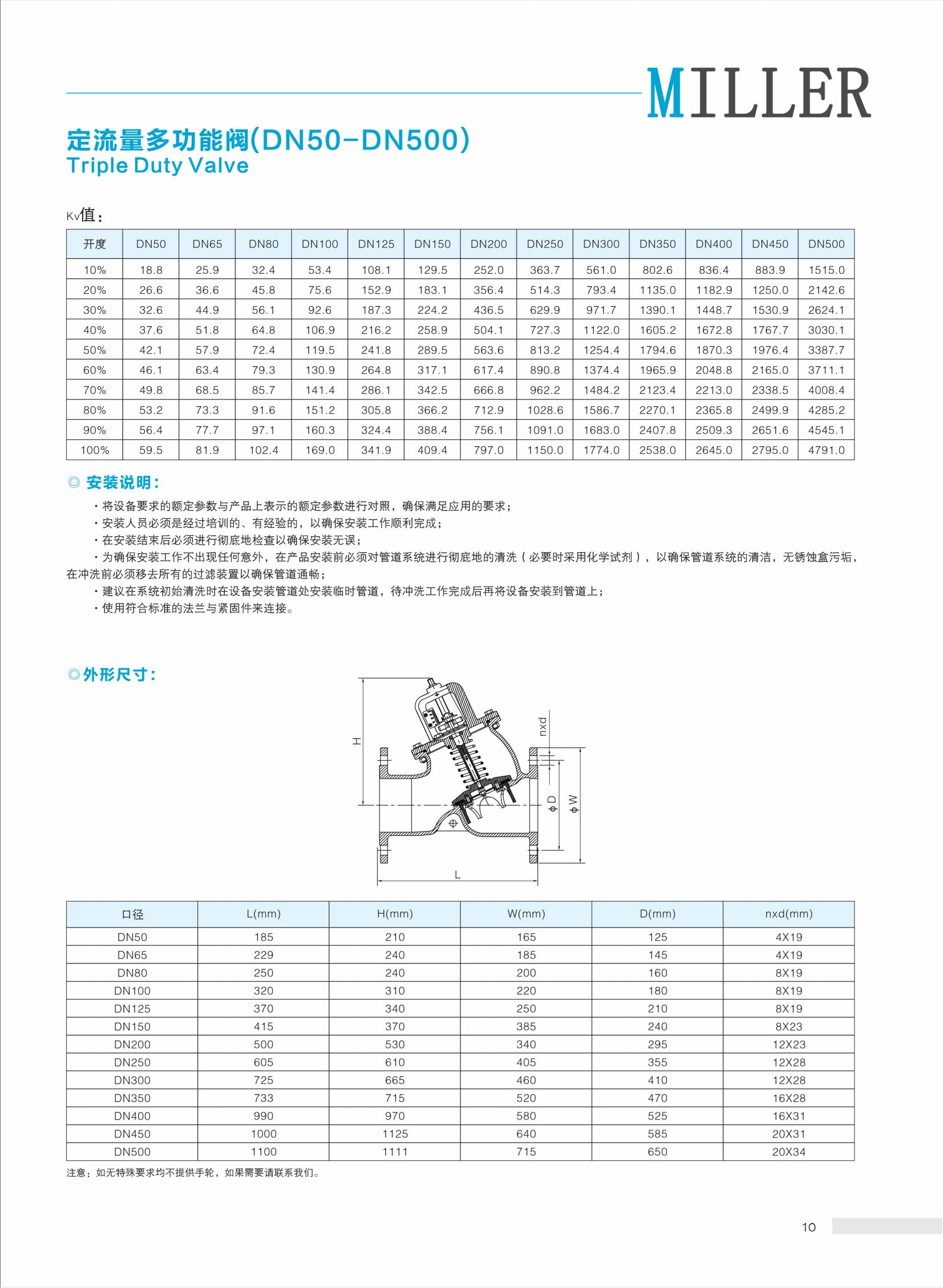

定流量多功能阀(DN50-DN500)

    TripleDutyValve

    ◎应用：

    NSC系列定流量多功能阀可应用于石油、化工、冶金、水处理等行业中，此阀综合了蝶阀、平衡阀、无声止回阀以及测流量阀等多种功能于一身，可代替泵出口截止、节流、止回阀三台阀门，实现一阀多用。

    ◎特点：

    •有一个开度指示器显示阀门的开合程度

    •阀瓣密封面是由直接硫化在球墨铸铁阀瓣上的EPDM橡胶构成，因而可以吸收关闭阀瓣时所产生的冲击，并且完全密封。

    ◎工作原理：

    阀体配有加速关闭弹簧，利用快关原理防止水锤的产生，防止介质倒流，达到静音关闭；装有开度指示器，通过调节开度，可以调节水泵的输出量；通过关闭阀杆可对介质进行截止起到截止阀的作用。

    ◎技术规格

    尺寸：DN50-DN500

    工作温度：-10~120P

    承压等级：PN16

    工作介质：水、乙二醇溶液

    连接方式：法兰连接

    连接标准：EN1092-1/2GB/T17241.6-2008

◎技术参数:

产品型号：

型号	口径	Kvs值
NSC050	DN50	59.5
NSC065	DN65	81.9
NSC080	DN80	102.4
NSC100	DN100	169.0
NSC125	DN125	341.9
NSC150	DN150	409.4
NSC200	DN200	797.0
NSC250	DN250	1150.0
NSC300	DN300	1774.0
NSC350	DN350	2538.0
NSC400	DN400	2645.0
NSC450	DN450	2795.0
NSC500	DN500	4791.0
